ชื่อแบรนด์
EB
รุ่นสินค้า
กำหนดเองตามรูปวาดที่ได้รับอนุมัติ
ประเทศต้นกำเนิด
จีน
ราคาต่อหน่วย
Quotation based on drawing and quantity
สรุปผลิตภัณฑ์
แกนสลักเหล็กกล้า 45 ชุบแข็งพร้อมปลายเกลียว ภาพถ่ายอ้างอิงแกนสลักแบบส้อมของ EB Castings แสดงรูปทรงสลักและก้านเกลียว ขนาดการเชื่อมต่อจะถูกกำหนดโดยแบบวาดชิ้นส่วนที่อนุมัติแล้ว ข้อมูลจำเพาะผลิตภัณฑ์ รูปแบบผลิตภัณฑ์: แกนเชื่อมต่อแบบส้อมชุบแข็ง วัสดุ: เหล็กกล้าคาร์บอนโครงสร้าง 45 คุณสมบัติการเชื่อมต่อ: ปล...
รายละเอียดสินค้า
เน้น:
แท่งเหล็กปิ๊น 45 อัน
,สายสลัดสลัด
,สายสลัดเหล็กโกง
วัสดุ:
เหล็กโครงสร้างคาร์บอน 45
คําอธิบายสินค้า
แกนสลักเหล็กกล้า 45 ชุบแข็งพร้อมปลายเกลียว

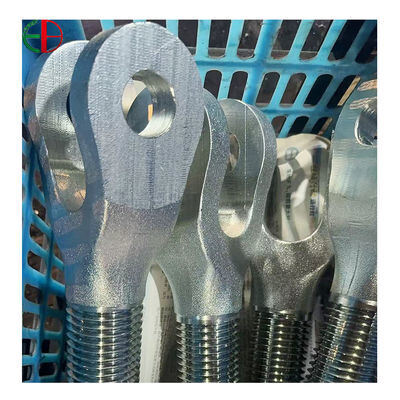

ภาพถ่ายอ้างอิงแกนสลักแบบส้อมของ EB Castings แสดงรูปทรงสลักและก้านเกลียว ขนาดการเชื่อมต่อจะถูกกำหนดโดยแบบวาดชิ้นส่วนที่อนุมัติแล้ว
ข้อมูลจำเพาะผลิตภัณฑ์
- รูปแบบผลิตภัณฑ์: แกนเชื่อมต่อแบบส้อมชุบแข็ง
- วัสดุ: เหล็กกล้าคาร์บอนโครงสร้าง 45
- คุณสมบัติการเชื่อมต่อ: ปลายสลักและก้านเกลียวนอก
- รูสลักและช่องว่างส้อม: ตามแบบวาดสลักและหูจับที่เข้าคู่กัน
- ขนาดเกลียวและระยะพิทช์: ตามข้อกำหนดเกลียวที่อนุมัติ
- การอบชุบด้วยความร้อน: ตามที่ระบุสำหรับชิ้นส่วนที่สั่งซื้อ
- สภาพพื้นผิว: การตกแต่งและการป้องกันที่ตกลงกันตามคำสั่งซื้อ
- จุดตรวจสอบ: การจัดแนวส้อม ตำแหน่งรู และความพอดีของเกลียว
การเชื่อมต่อแบบชุบแข็งพร้อมการออกแบบอินเทอร์เฟซคู่
EB Castings จัดหาแกนสลักเหล็กกล้า 45 ชุบแข็งพร้อมปลายเกลียวสำหรับการเชื่อมต่อทางกลตามแบบวาด ปลายส้อมมีพื้นที่สำหรับหูจับและสลักที่เข้าคู่กัน ในขณะที่ก้านเกลียวเชื่อมต่อกับส่วนประกอบเกลียวที่เข้าคู่กัน การนำอินเทอร์เฟซทั้งสองนี้มารวมไว้ในชิ้นส่วนเดียวทำให้แกนสลักมีประโยชน์ในกรณีที่การเชื่อมต่อแบบสลักต้องรวมกับการเชื่อมต่อแบบสกรูที่ระบุ
ผลิตภัณฑ์ถูกกำหนดโดยรูปทรงการเชื่อมต่อที่สมบูรณ์: ช่องว่างส้อม ความหนาของหู ตำแหน่งรูสลัก ขนาดก้าน และรายละเอียดเกลียว คุณสมบัติเหล่านี้ควรถือเป็นชุดประกอบเดียว แกนสลักที่พอดีกับเกลียวแต่ไม่มีระยะห่างส้อมที่ถูกต้องจะไม่สามารถทำงานเชื่อมต่อตามที่ตั้งใจไว้ได้ แม้ว่ารูปลักษณ์ภายนอกจะคล้ายกับชิ้นส่วนเดิมก็ตาม
เหล็กกล้าคาร์บอน 45 และการแปรรูปแบบกำหนดเอง
เหล็กกล้าคาร์บอนโครงสร้าง 45 เป็นพื้นฐานวัสดุสำหรับผลิตภัณฑ์นี้ คุณสมบัติทางกลขั้นสุดท้ายขึ้นอยู่กับสภาพวัสดุ ขนาดหน้าตัด และการอบชุบด้วยความร้อนที่ระบุ คำสั่งซื้อควรกำหนดเงื่อนไขการจัดส่งที่ต้องการและการทดสอบการยอมรับใดๆ เพื่อให้การเลือกวัสดุและการแปรรูปเชื่อมโยงกับหน้าที่จริงของส่วนประกอบ
การชุบแข็งสร้างรูปทรงแกนสลักและส้อมพื้นฐาน ตามด้วยการดำเนินการตกแต่งที่จำเป็นสำหรับแบบวาด รูสลัก หน้าสัมผัสแบริ่ง และเกลียวต้องได้รับความสนใจเป็นพิเศษเนื่องจากมีการเชื่อมต่อโดยตรงกับส่วนประกอบอื่นๆ ในกรณีที่ต้องการการอบชุบด้วยความร้อน ลำดับการผลิตต้องคำนึงถึงผลกระทบต่อขนาดขั้นสุดท้ายและสภาพพื้นผิว
ข้อกำหนดปลายเกลียวสำหรับการประกอบที่เชื่อถือได้
ข้อกำหนดเกลียวควรกำหนดการระบุ ระยะพิทช์ ทิศทาง ระดับความคลาดเคลื่อน และความยาวที่ใช้งานได้ รายละเอียดเหล่านี้จะกำหนดว่าแกนสลักจะพอดีกับส่วนประกอบที่เข้าคู่กันหรือไม่ และให้การเข้าเกลียวตามที่ตั้งใจไว้ เกลียวนอกที่ดูถูกต้องในภาพถ่ายไม่สามารถใช้แทนการระบุแบบวาดที่สมบูรณ์ได้ โดยเฉพาะอย่างยิ่งเมื่อเปลี่ยนการเชื่อมต่อเก่าหรือทำงานกับอุปกรณ์จากซัพพลายเออร์ที่แตกต่างกัน
การเปลี่ยนผ่านระหว่างส่วนที่มีเกลียวและไม่มีเกลียวก็เป็นส่วนหนึ่งของการตรวจสอบมิติเช่นกัน ตำแหน่งไหล่ ระยะเผื่อการวิ่งออก และคุณสมบัติประแจใดๆ ส่งผลต่อวิธีการประกอบและยึดการเชื่อมต่อ หากการประกอบใช้ส่วนประกอบล็อคแยกต่างหาก ควรพิจารณาตำแหน่งและการกวาดล้างของส่วนประกอบนั้นกับแกนสลัก แทนที่จะเพิ่มหลังจากผลิตชิ้นส่วนแล้ว
รูปทรงสลักและระยะห่างการเคลื่อนที่
ช่องว่างส้อมด้านในต้องรองรับหูจับที่เข้าคู่กัน ในขณะที่เส้นผ่านศูนย์กลางรูสลักและตำแหน่งต้องสอดคล้องกับการจัดเรียงสลักที่ตั้งใจไว้ การจัดแนวหู ระยะขอบ และความสัมพันธ์ระหว่างแกนสลักกับแกนแกนสลักเป็นคุณสมบัติของแบบวาดที่สำคัญ ในกรณีที่ต้องการการเคลื่อนไหวที่ข้อต่อ ชิ้นส่วนโดยรอบต้องมีระยะห่างเพียงพอตลอดการเดินทางที่ตั้งใจไว้
โครงการทั่วไป ได้แก่ แกนเชื่อมต่อทดแทนและฮาร์ดแวร์เชื่อมต่อแบบกำหนดเองสำหรับชุดประกอบทางกล ความเหมาะสมในการใช้งานขึ้นอยู่กับการออกแบบข้อต่อที่สมบูรณ์และภาระงานที่ใช้งาน สลักที่เลือก หูจับที่เข้าคู่กัน การเข้าเกลียว และการจัดเรียงการยึด ทั้งหมดนี้มีส่วนช่วยในการเชื่อมต่อ สิ่งเหล่านี้ควรถือเป็นการทบทวนร่วมกันเมื่อระบุชิ้นส่วนใหม่หรือเปลี่ยนแปลงการออกแบบที่มีอยู่
แนวทางการประกันคุณภาพและการตรวจสอบ
จุดตรวจสอบที่เป็นประโยชน์ ได้แก่ ช่องว่างส้อม การจัดแนวรู ความพอดีของเกลียว ความยาวที่เกี่ยวข้อง และการตกแต่งพื้นผิวที่ระบุ เอกสารวัสดุและการอบชุบด้วยความร้อนสามารถระบุได้ในข้อกำหนดของคำสั่งซื้อ เกณฑ์การยอมรับที่ชัดเจนช่วยเชื่อมโยงชิ้นส่วนสำเร็จรูปกับแบบวาดการประกอบ และทำให้การตรวจสอบขาเข้าเป็นไปอย่างง่ายดายก่อนที่แกนสลักจะเข้าสู่สายการผลิตหรือสต็อกบำรุงรักษา
ส่งแบบวาด การระบุเกลียว รายละเอียดสลักที่เข้าคู่กัน และปริมาณที่ต้องการไปยัง EB Castings สำหรับการเปลี่ยนทดแทน โปรดแนบข้อมูลอ้างอิงชิ้นส่วนเดิมและรูปถ่ายของการเชื่อมต่อที่ประกอบแล้ว เลือกแกนสลักที่ระบุรอบๆ ชิ้นส่วนที่เข้าคู่กันจริง โดยให้ส้อมและเกลียวทำงานร่วมกันตั้งแต่ต้น
